液壓閘板防噴器是井控裝置的重要組成總成，具有開關靈活、操作省力、使用安全、維修簡單等特點。
1、 用途
能封閉套管柱之間的環形空間，能全封閉井口。在封閉情況下，可通過下部四通或殼體旁側出口所連接的管線，進行鉆井液循環、節流放噴、壓井等作業。在特殊情況下，可切斷鉆具達到封井的目的。可懸掛鉆具。使用變徑閘板可封閉一定范圍的不同規格的管柱子與套管間的環空。
2、 結構特點
1） 形狀。一般殼體近似方形，中間有通過鉆具的垂直通孔及閘板水平運動的閘板室。
2） 連接方式。上下部有三種連接方式：栽絲連接、法蘭連接、卡箍連接。其連接法蘭、螺栓、卡箍、鋼圈槽尺寸均按API標準執行。
（2） 閘板結構及使用特點
雙面用閘板、閘板上下面對稱。不同尺寸的確鉆具只需更換橡膠密封半環和閘板壓塊、其余零件可通用互換；單面用閘板不可翻轉使用；剪切閘板可切斷井口鉆具并全封井口；可變徑閘板適用于一定范圍內不同尺寸的鉆具和套子管的密封。
（3） 閘板密封特點
閘板浮動、閘板的自動清砂及井壓助封、閘板自動對中及閘板的自進作用，才能達支****封井，即：閘板頂部與殼體的密封、閘板前端于管子的密封，殼體與側門的密封、活塞桿與側門的密封。
（4） 閘板鎖緊裝置
手動鎖緊裝置是靠人力旋轉手輪關閉或鎖緊閘板。使用時應注意手動鎖緊裝置只用于關閉閘板，不能打開閘板。使用后欲打開閘板首先必順使手動鎖緊裝置復位解鎖，再用液壓打開閘板。
產品零件明細表：
|
序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
鎖緊軸 |
4 |
42CrMo |
|
|
2 |
缸蓋 |
4 |
30CrMo |
|
|
3 |
中間法蘭 |
4 |
25CrNiMo |
|
|
4 |
活塞 |
4 |
42CrMo |
|
|
5 |
閘板 |
2 |
25CrNiMo |
|
|
6 |
螺釘 |
16 |
40CrNiMo |
|
|
7 |
殼體 |
1 |
25CrNiMo |
|
|
中文版
英文版
俄文版

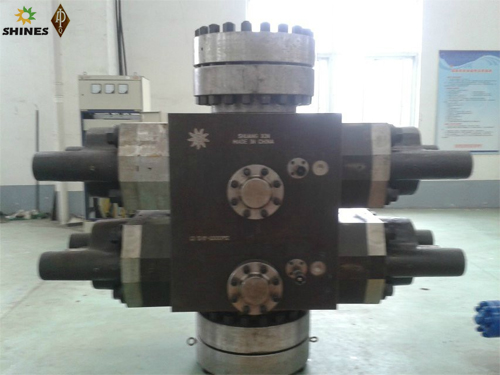

7 1/16"-5000psi雙閘板防噴器
